Dr. R. Flesch
Messen in der Chemie
,

— Differenzverstärker: Verstärkungsfaktor

Betrachten Sie die Abbildung 7-17. Das Signal liegt am nicht-invertierenden Eingang, ein Teil des Ausgangssignals wird über den Spannungsteiler R2/R3 auf den invertierenden Eingang zurückgeführt.

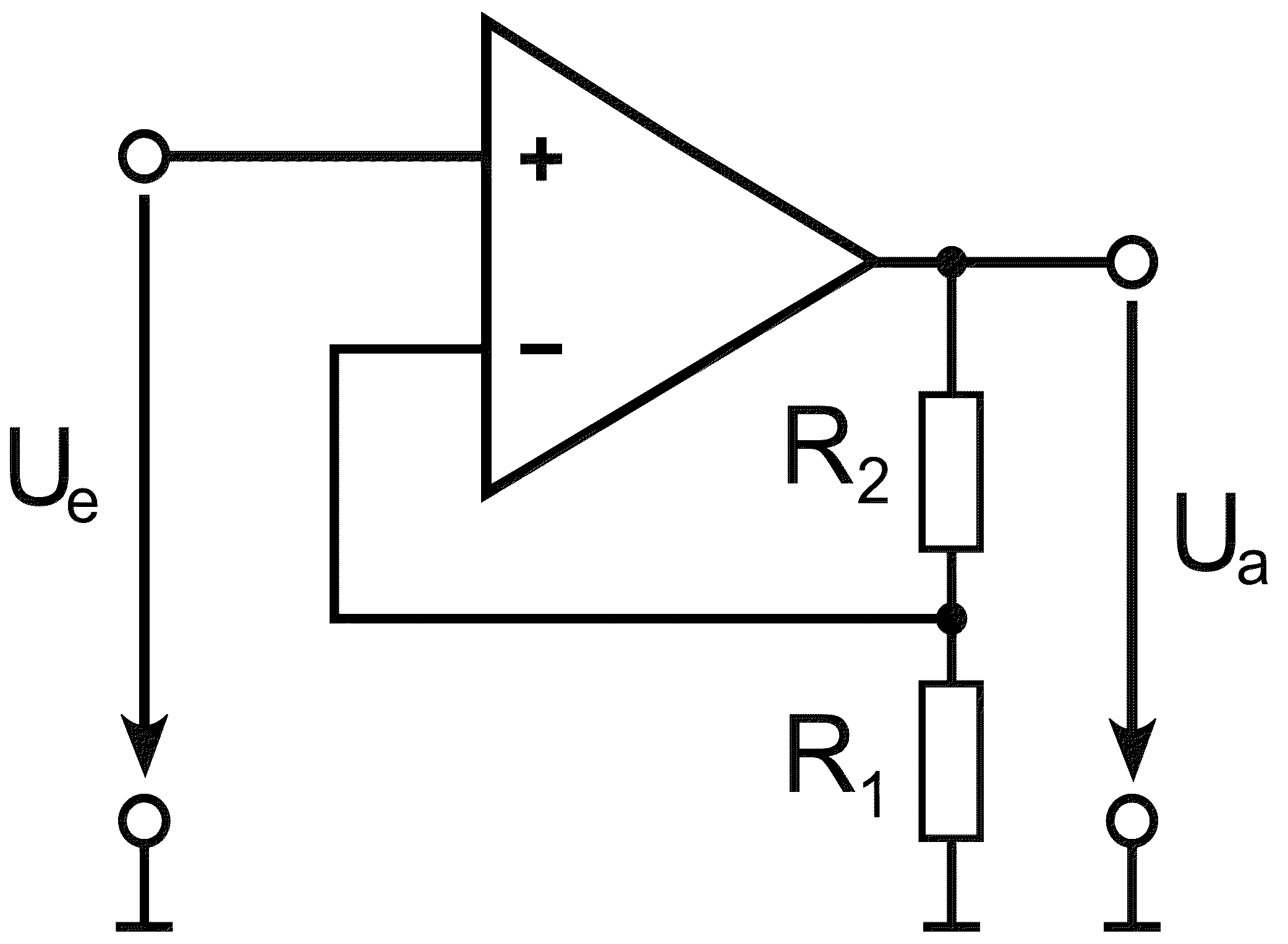

Abb. 7-17: Operationsverstärker mit Gegenkopplung.

Sei \({U_e} = 35\;{\rm mV}\) und \(R_2 = R_1\). Welche Spannung \(U_a\) in mV wird am Ausgang gemessen?

   \(U_a = \)
