— Elektrische Netzwerke

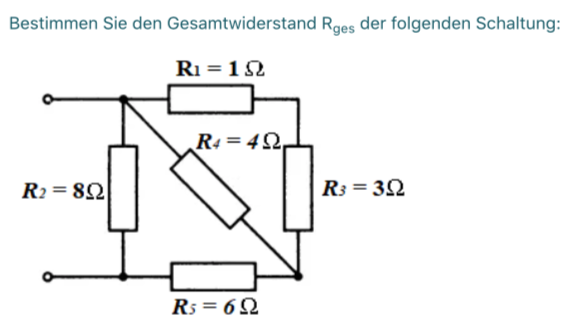

Hier ist eine Aufgabe aus einer Vorlesung für Elektrotechniker an der TU Berlin, Elektrische Netzwerke. Zeigen Sie mal, dass Sie das können.

Unter Gesamtwiderstand ist der Widerstand zu verstehen, den man an den beiden Anschlussklemmen an \(R_2\) misst. Wenn Sie die Aufgabe knacken wollen, müssen Sie lernen, es richtig zu sehen. Was ist dem Widerstand \(R_2=8\;\Omega\), über den der Gesamtwiderstand gemessen wird, parallel geschaltet? Die Aufgabe ist so ähnlich wie Q63, aber zusätzlich gibt es hier noch den Widerstand \(R_4\). \(R_4\) ist \(R_1 + R_3\) parallel geschaltet, und der aus \(R_4\) und \(R_1 + R_3\) resultierende Widerstand ist in Serie mit \(R_5\) geschaltet. Na? Kommen Sie drauf? 😁
