Dr. R. Flesch
Messen in der Chemie
,
— Spannungsteiler

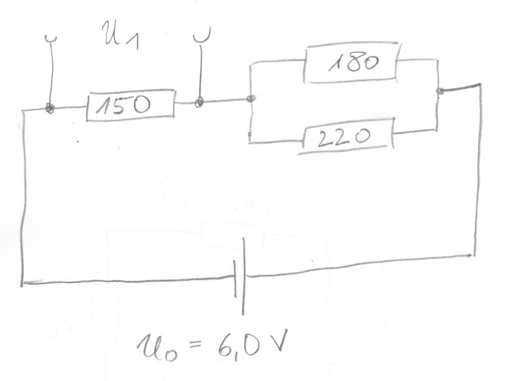

Betrachten Sie die folgende Schaltung:
Schaltung zu Aufgabe Q4–6.
Welche Spannung \(U_1\) fällt an dem Widerstand \(R=150\;\Omega\) ab?
Die markierte Antwort trifft zu:
(A)
\(6,0\;{\rm V}\)
(B)
\(2,4\;{\rm V}\)
(C)
\(3,6\;{\rm V}\)
(D)
Keine der anderen Antworten ist auch nur annähernd richtig.
